一、系統研發背景及簡介
配電室綜合監控是整個電能管理系統中的一個重要環節。目前，配電室一般都采取無人值守，定時巡查制度，這樣既浪費人力物力也無法做到對配電室的環境和安全實時監控。而配電室的環境穩定可靠對變壓器等設備的正常運行至關重要。
安科瑞電氣股份有限公司根據配電室實際情況，結合多年的變電站和配電室的運行管理經驗，自主研發了安科瑞配電室綜合監控系統，實現了智能開關柜運行監控、高壓開關柜帶電顯示、電流電壓等負載運行監控、母線測溫監測、電纜測溫監測、環境監測、有害氣體監測、安防監控、取暖通風、門禁、燈光、風機、除濕機、空調控制等功能。實現動力環境各數據的檢測與設備控制，實現動力環境優化，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，減少配電室粗放式管理導致成本過高，同時實現配電動力環境的分布式遠程管理。
二、應用場合
變電所、配電室、機房、箱變。
三、系統目標
配電室綜合監控系統實時監測配電室內各設備運行參數，提供高度穩定可靠的監控信息資源。節省配電室綜合監控運行管理費用，達到短期投資長期受益的目的。確保提高監測環境管理工作效率并提供安全舒適的工作環境。系統軟/硬件均采用模塊化結構設計，適應發展需要，做到具有可擴展性、可變性，適應環境的變化和工作性質的多樣化。
四、系統結構
配電室綜合監控系統以智能控制為核心，通過物聯網技術的集成應用，實現配電室內環境的全天候狀態監視和智能控制。系統由485通信和網絡通信混合組網，完成站端視頻、環境數據以及安全防范等數據的采集和監控，適配于當下多種應用場景。
系統結構
系統遵循物聯網分層分布式物理體系，即設備層、網絡層、站控層，構建而成完全一體化的智慧管理平臺系統。
監控系統架構采用平臺化SOA架構，具有良好的可擴展性。當數據接入量大或者訪問用戶數大的時候，可以通過部署多個應用實例來提高系統服務能力。同時可根據用戶的使用要求，靈活配置運行的服務組件。

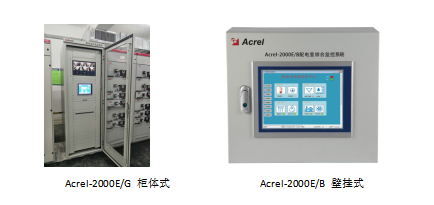

五、設備選型

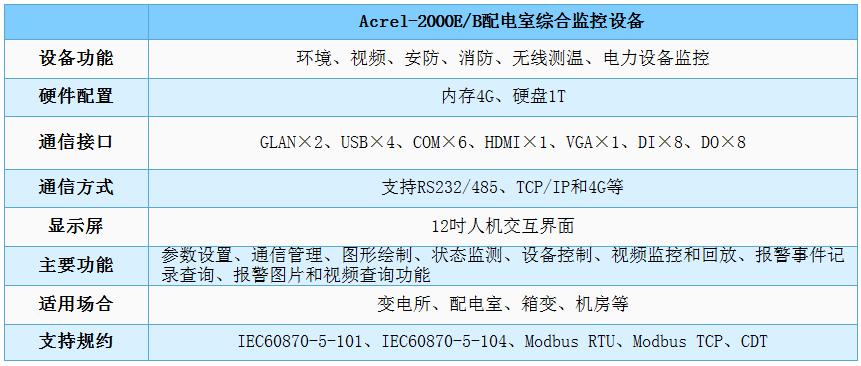

技術參數

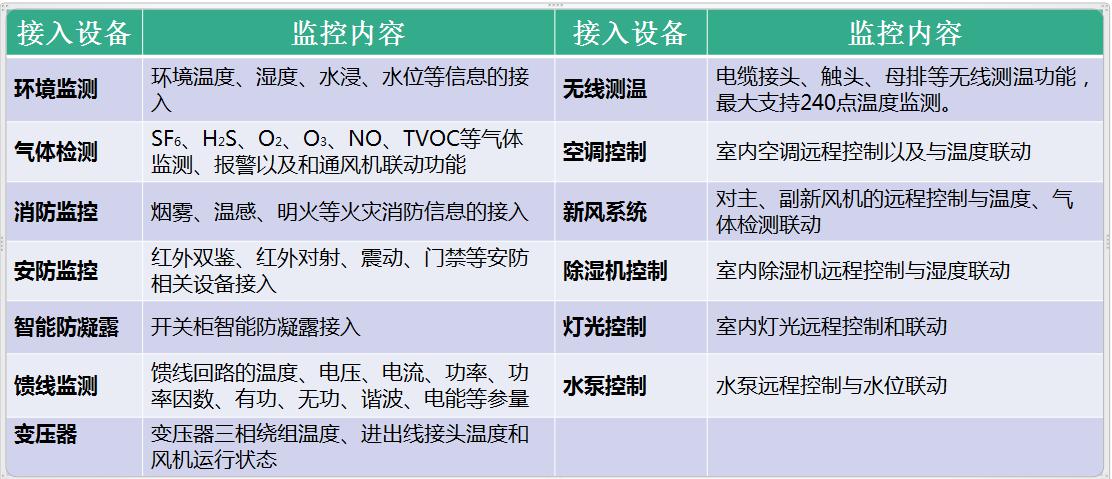

六、監控范圍
系統把環境、視頻、通風、照明、安全防范、消防、一次設備輔助監控等所有監控量在系統主界面上進行一體化顯示和控制，避免各系統孤立顯示和控制。
1. 環境監控子系統
配電室綜合監控設備安裝在配電室、箱變、變電所內，通過采集和傳輸技術，可以實時監測配電室內的重要場所和設備的工作環境，如溫度、濕度、電纜溝水位、漏水/水浸、有害氣體(SF
6，H
2S，NO，CO，O
2，O
3)、TVOC、煙霧、明火、人體感應、噪聲等。
當檢測到環境量出現異常時，可及時顯示、報警，并可通過通信網絡將數據上傳至系統平臺。根據預先設置的上下限值，聯動控制空調、視頻、燈光、加熱裝置、除濕器、通風機、聲光報警等設備。保障配電室場所的電力設備安全運行。防止因環境改變、非授權活動、設備狀態變化等引起的事故，滿足配電室遠程運維的可靠管控要求。為新型現代化配電室的智能化、可視化、自動化、互動化做有效支撐。
站端設備包含各種傳感器（溫度、濕度、漏水、水位、有害氣體等）。系統平臺可以直觀的顯示出被監測量的大小或狀態，以及被監測量的實時值或各種故障發生的情況。
告警功能：在監控中心對環境參量超過預設值時發出視聽告警，在監控系統的人機界面上閃爍顯示，同時可以提供警示燈、報警音箱、語音、短信通知等多種告警方式。
設備狀態檢測：系統可以實時監控配電室內各監測設備（傳感器）以及通信線路，自動診斷設備及鏈路故障，并實時顯示在界面上。
數據查詢：環境監測數據、狀態監測數據及遠程控制數據的歷史數據查詢。
2. 消防監控子系統
煙霧、溫感、明火等火災消防信息的接入，聯動聲光報警器進行報警，以及通過短信方式自動通知值班維護人員。
3. 安防監控子系統
紅外雙鑒、紅外對射、震動、門磁等安防相關設備接入 ，并可實時播放告警語音、發送提醒短信等。
4. 無線測溫子系統
無源無線測溫產品由主機（或收發器）和傳感器兩部分組成。主要應用在高低壓開關柜內母排搭接點，斷路器觸頭、電纜接頭、大電流設備等電氣連接點和其他易過熱點等位置的溫度檢測，并把測量結果通過網絡上傳到監控中心數據庫服務器，通過軟件分析能夠對溫度過高發出告警信息，實現溫度故障的早期預測，防患于未然。
5. 饋線監測子系統
可以監測開關柜局放和饋線回路的開關狀態、溫度、電壓、電流、功率、功率因數、有功、無功、諧波、電能量采集等。支持設置上下限的告警值，實現語音播放、發送短信等聯動提醒方式。
6. 變壓器監測子系統
變壓器三相繞組溫度檢測、風機運行狀態、震動檢測。支持設置上下限的告警值，實現語音播放、發送短信等聯動提醒方式。
7. 視頻監控子系統
視頻監控采用數字監控系統，實現專業監控功能。支持海康主流硬盤錄像機和數字高清攝像機系列產品。
8. 溫濕度控制子系統
溫濕度控制器運用傳感器檢測柜內的溫度與濕度值，并通過控制外接的風扇與加熱器對溫度與濕度值進行調節，可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。
9. 門禁控制子系統
系統支持人員進入出去時間人員記錄，系統提供設備或網絡故障報警、非法闖入報警、門開超時報警、非法刷卡報警以及脅迫報警等。
10. 空調節能控制子系統
可以控制空調開機、關機、升溫、降溫等，并能夠直接調整空調的溫度值。
11. 燈光控制系統子系統
可以遠程控制燈光的關閉和打開。
12. 其他控制功能
水泵控制。
加熱器控制。
聲光報警器控制：遠程控制啟動和關閉，避免擾民。
風機控制：實現對主、副新風機的智能控制。
除濕機控制：室內除濕機控制以及與濕度聯動。
其它設備控制。
七、系統軟件功能

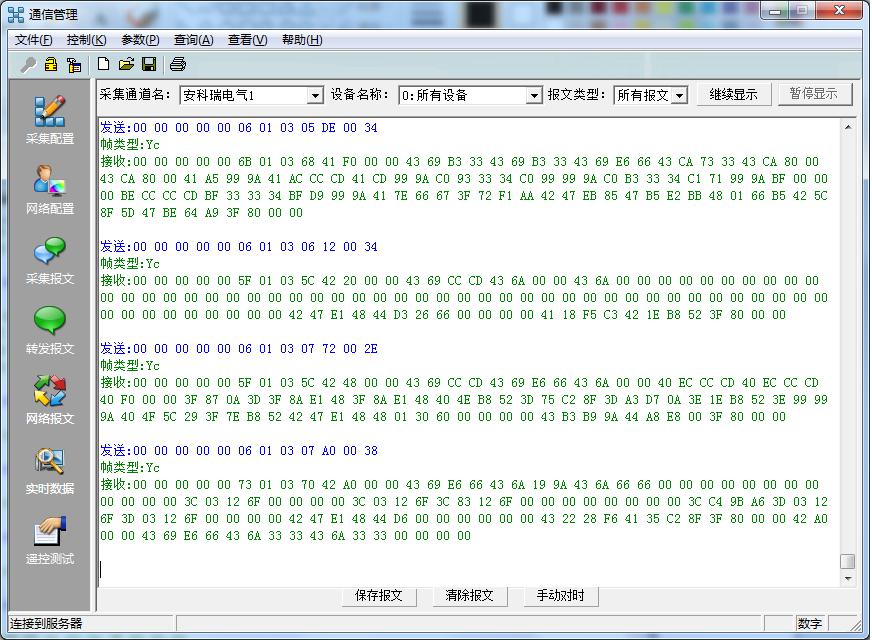

1. 通信管理
安科瑞智能配電室綜合監控系統可以完成對整個配電室范圍內的通信設備進行管理、添加、刪除、控制和數據的實時采集。

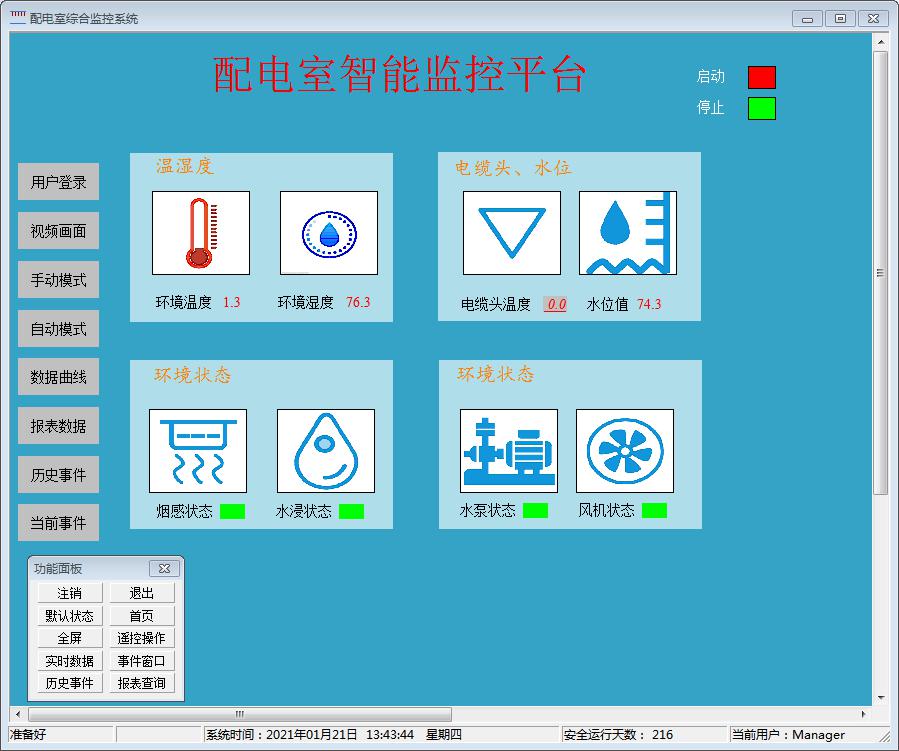

2. 集中監測
安科瑞智能配電室綜合監控系統人機界面友好，能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，如視頻、溫度、濕度、漏水/水浸、水位、有害氣體和電參量等。實時顯示有關故障、告警等信息。
3. 數據查詢
在人機界面中，可以直接查看配電室個設備的運行數據。
4. 曲線查詢
在曲線查詢界面，可以直接查看遙測參量曲線，包括溫度、濕度、水位、有害氣體濃度、電壓、電流等曲線。

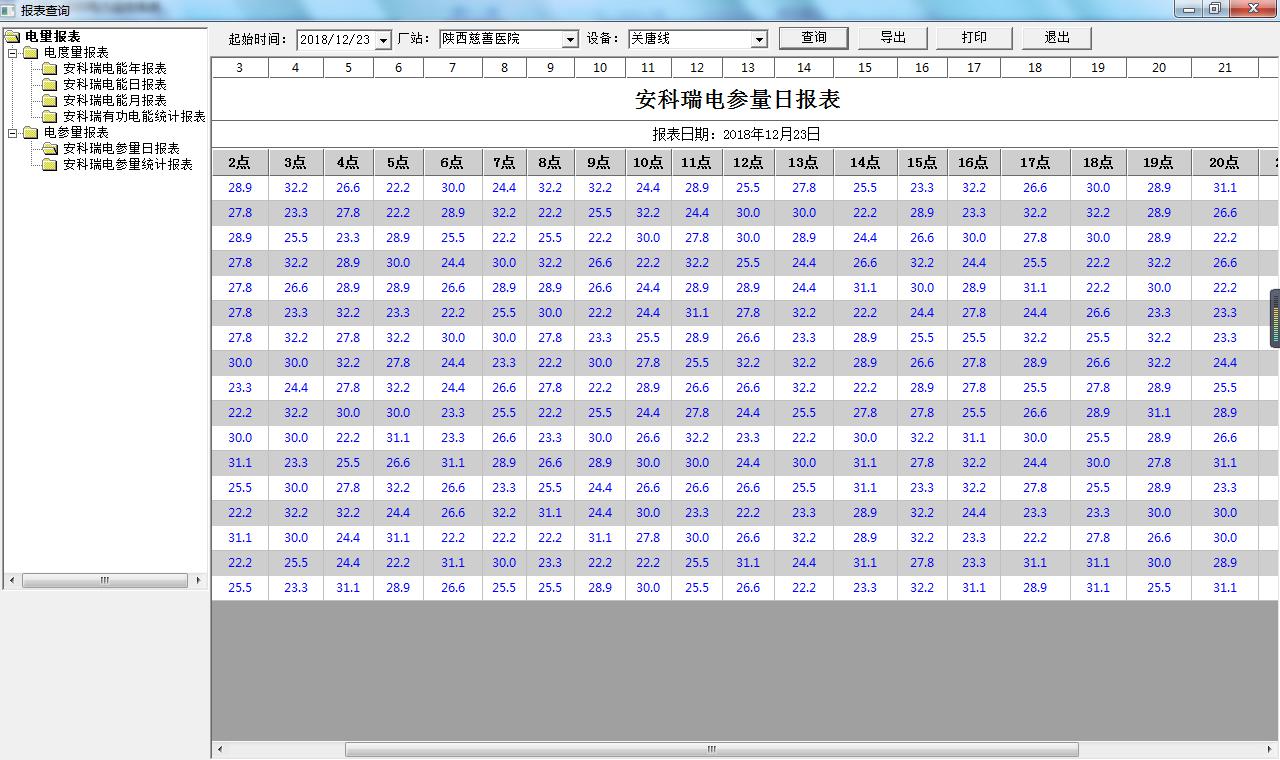

5. 運行報表
查詢配電室內設備的運行數據報表，包括日報表、月報表、年報表和查詢報表等。
6. 實時告警
安科瑞智能配電室綜合監控系統具有實時告警功能，系統能夠對配電室溫度、濕度、有害氣體、設備故障或通信故障等事件發出告警。告警方式如右圖所示：

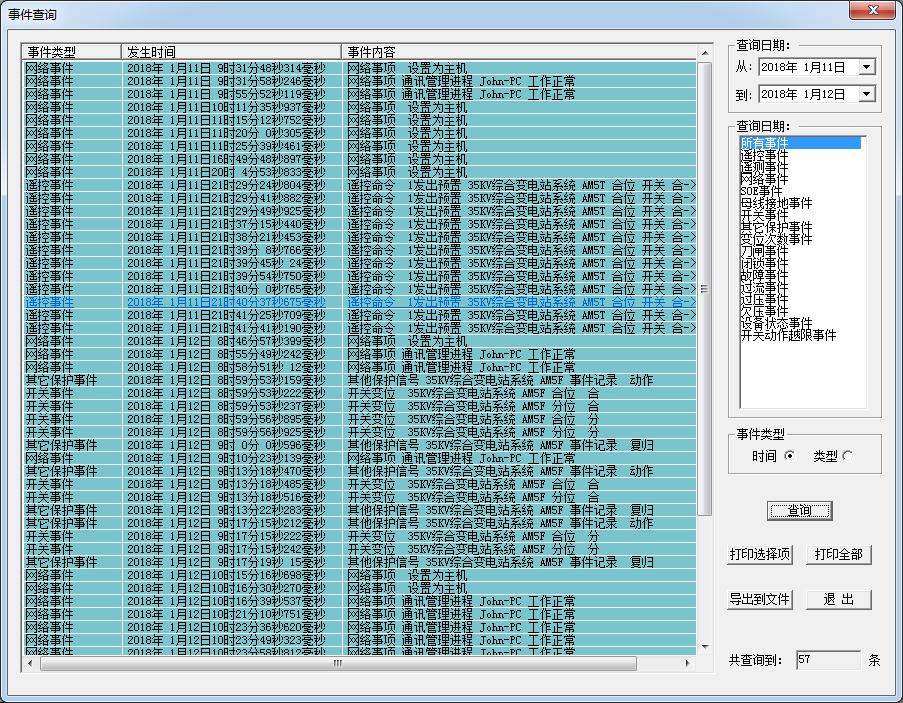

7. 歷史事件查詢
安科瑞智能配電室綜合監控系統能夠對產生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

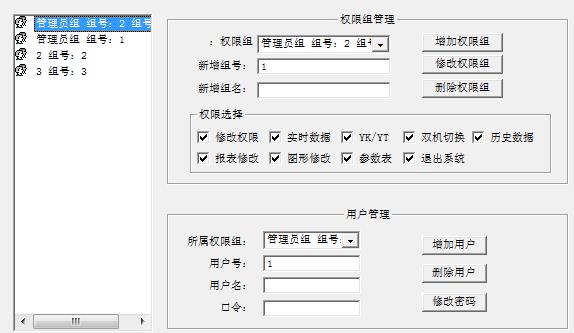

8. 用戶權限管理
為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。
9. 網絡拓撲圖
安科瑞智能配電室綜合監控系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構。可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

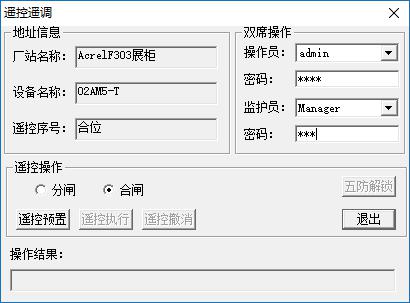

10. 遙控操作
安科瑞智能配電室綜合監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。
八、技術指標
配電室綜合監控系統技術指標
系統可用率>99.99%
系統時鐘誤<±5毫秒
監控網絡負荷率：
正常情況下：<20%；
電力系統故障情況下：<30%
監控主站CPU負載率：
正常情況下：<15%；
電力系統故障情況下：<30%
平均無故障時間（MTBF）>40000小時；系統總體大于30000小時
系統CPU負荷率：
正常情況下應<30%
事故情況下任意10S內應<50%
監控系統的最小存儲容量應滿足兩年的運行要求,且不大于總容量的60%
準確率:遙信變位響應率100%,遙控正確率100%
模擬量測量誤差:
電流電壓有功無功<±0.5%
頻率<±0.02Hz；
計量回路有功電度不低于0.2級。
所有畫面操作響應時間<3S
事件正常記錄率:100%
事件記錄分辨率：<2ms
數據刷新: <3S
系統對狀態量和模擬測量量的實時響應時間應<2S
運行環境要求：
溫度 ：-30-60℃；
相對濕度 ：40%-90%
電源要求 ：AC200-230V，50Hz±2
接地電阻小于：1Ω
遠離強電磁場干擾和沖擊
九、系統特點
開放性 ：
配電室綜合監控系統能夠對下接入不同廠家/品牌的站端設備、傳感器、控制器、攝像頭等。
統一性 ：
配電室綜合監控系統可以實現不同站端設備的集中和管理，包括環境監測、視頻、照明、安防等的完整集中統一。
易擴展性 ：
配電室綜合監控系統在設備增加、系統升級擴容時，僅需要完成軟件的配置即可。
易用性 ：
從應用角度出發，系統平臺的功能符合實際需要，有良好的可操作性，運維人員通過簡單的培訓就能掌握系統的操作要領，能夠在實際工作中運用系統。
高可靠性 ：
配電室是配網結構中的重要基礎場所，智能環境監控系統也是長期處于運行狀態，系統的穩定性顯得尤為重要。局部故障不影響整個監控系統的正常工作。采用模塊化結構，便于故障排除和替換。監控系統具備處理同時發生的多個事件的能力。
十、產品證書
